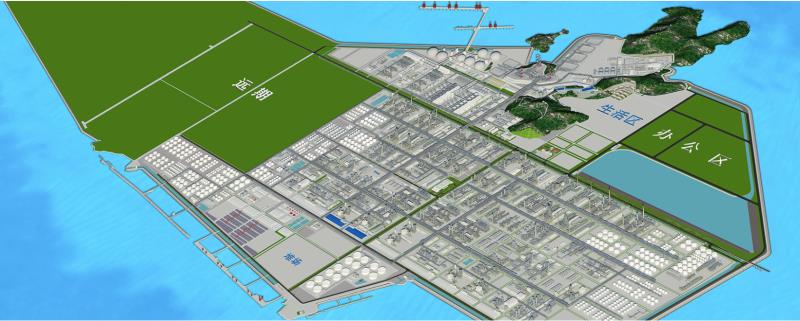

浙江石油化工有限公司，位于浙江舟山市魚山島，是目前國內最大的石油、化工產品生產的民營企業。
2018年，4000萬噸/年煉化一體化項目罐區&裝車棧臺&裝船碼頭油氣回收處理成套工藝技術設備招標。因為島上環境比較惡劣，對設備的設計和安裝、使用要求比較高。前期浙江石油化工有限公司做了多方調研。
最終維爾利環保集團全資子公司南京都樂(lè )制冷設備有限公司憑借在VOCs回收行業的專業優勢拿下了此項目。
項目背景
維爾利環保集團全資子公司南京都樂(lè )制冷設備有限公司的技術團隊多次進島了解島上氣候等情況，與業主技術部、鎮海煉化設計院及新疆寰球設計院多次交流，給出了合理的VOCs氣體收集方案以及VOCs治理工藝路線，提供了適配的設備選型。與此同時邀請業主到生產現場參觀，帶領業主到上海、榆林、揚州等項目進行實地考察，最終得到浙江石化的充分認可。
作為南京都樂(lè )最具代表性的項目，由于時間緊迫，前期業主和設計院與都樂(lè )在技術溝通中出現多次改變及調整，都需要通過現場多方溝通協調來完成。在項目實施中，公司所供設備比較分散，島內又缺乏交通工具，去現場需要徒步7-8KM，同時項目人員居住及辦公環境簡陋，在這樣艱難的環境下，項目團隊如期竣工，獲得業主的高度評價。
工藝路線
浙石化在油品、化工品物料的儲存和裝卸過程中會(huì )排放出大量汽油、航煤、苯、對二甲苯、苯乙烯、苯酚、丙酮、乙二醇、MMA、 丙烯腈、乙腈等對環境有害的有機物。通過VOCs治理項目根據不同物料分類對油氣采用不同的冷凝溫度場，確保預處理出口的油氣達到高效回收的同時，可以安全進入后端的CO 單元進行氧化分解再處理，最終確保終端氣體直接達標排放。
Part1
該項目分為煉油常壓罐區、化工常壓罐區、產品罐區及碼頭裝船三大區域，工藝路線圖如下：
在煉油常壓罐區，油氣經過“收集-輸送-冷凝-脫硫-催化氧化”等工藝處理，最終達標排放。
在化工常壓罐區，油氣經過“收集-輸送-冷凝-脫硫-催化氧化”等工藝處理，最終達標排放。
在產品罐區及碼頭裝船區，油氣經過“收集-輸送-冷凝（吸收）-催化氧化”等工藝處理，最終達標排放。
Part2
VOCs治理解決了環保達標問題，確保操作安全，又能回收油品提升經濟效益。

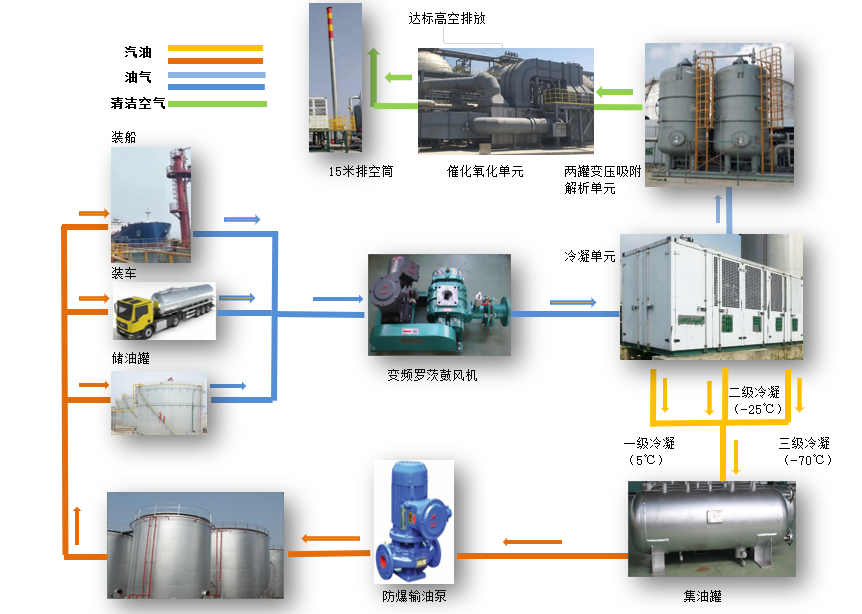

VOCs治理工藝流程示意圖
收集主要是把無組織排放的VOCs氣體集中收集，變成有組織排放。
輸送即把收集的氣體輸送到裝置。
冷凝（吸收）主要是把相對高濃度VOCs氣體冷凝液化或吸收初步凈化。
吸附主要通過吸附劑對VOCs氣體進一步凈化。
脫硫的主要作用是去VOCs氣體中的硫化物。
催化氧化為VOCs氣體的終級凈化處理過程。
項目意義
該項目罐組數量多（147個儲罐），VOCs氣量大（預處理40800Nm3/h），物料品種多（20多種），區域廣（分布在三個事業部，最大相距3.8km），是目前國內最大的、最復雜的油氣回收成套工藝。
目前煉油事業部及化工事業部5臺預處理裝置已經進氣投入運行，預處理效率達到預期設計90%的處理率，得到業主的廣泛認可。無論是VOCs治理規模還是工藝路線，開創(chuàng )了行業內先河，奠定了南京都樂(lè )制冷設備有限公司在VOCs治理領域的地位，強化了冷凝式處理工藝的核心優勢。后期業主項目考察，直接去浙江石化就能瞰全貌。
都樂(lè )不負使命，“為節能減排優化環境而持續創(chuàng )新”，引領節能環保產業的制冷新技術革命，始終保持油氣回收行業的核心優勢。用實際行動，打造綠水青山的美好家園。
